модельный ряд
NoviX-DI32 — модуль ввода на 32 дискретных входа
NoviX-DO24 — модуль вывода на 24 дискретных выхода
NoviX-16/4R — модуль ввода/вывода на 16 дискретных входов и 4 дискретных выхода (реле)
NoviX-AI-3 — модуль измерений параметров трехфазной четырехпроводной сети с возможностью суммирования энергий
NoviX-AI-3/16-2 — модуль измерений параметров трехфазной четырехпроводной сети с возможностью суммирования энергий, имеющий "на борту" 16 дискретных входов и 2 дискретных выхода (реле)
NoviX-GS-2 — модуль защиты интерфейса RS-485. 2 канала
NoviX-Panel — панель оператора графическая. Подключается к модулям NoviX-AI-3 и NoviX-AI-3/16-2 и отображает все измеряемые параметры, а так же состояния входов и выходов.
общее Техническое описание
- возможные варианты питания: 18-30VDC, 70-430VDC, 85-305VAC;
- габаритные размеры (высота х ширина х глубина),мм 112x106x61;
- степень защиты: IP 20;
- крепление на DIN-рейку 35 мм, настенное;
- диапазон рабочих температур: от -40°С до +70°С;
- скорость передачи данных до 115200 бит/c.
Протоколы обмена по интерфейсу RS-485
- МЭК-60870-5-101;
- Modbus RTU.
Конфигуратор
Настройка и интеграция модулей производится программой "NoviX Конфигуратор", скачать которую можно по кнопке ниже. Подробное описание Вы можете изучить в руководстве пользователя по ссылке или в программе (кнопка F1).
Функции данной программы:
- выставление адресации модулей по заданным протоколам
- возможность подготовки конфигурации модуля без подключения
Конфигуратор
Прошивальщик (консоль)
Прошивки для модулей
Драйвера

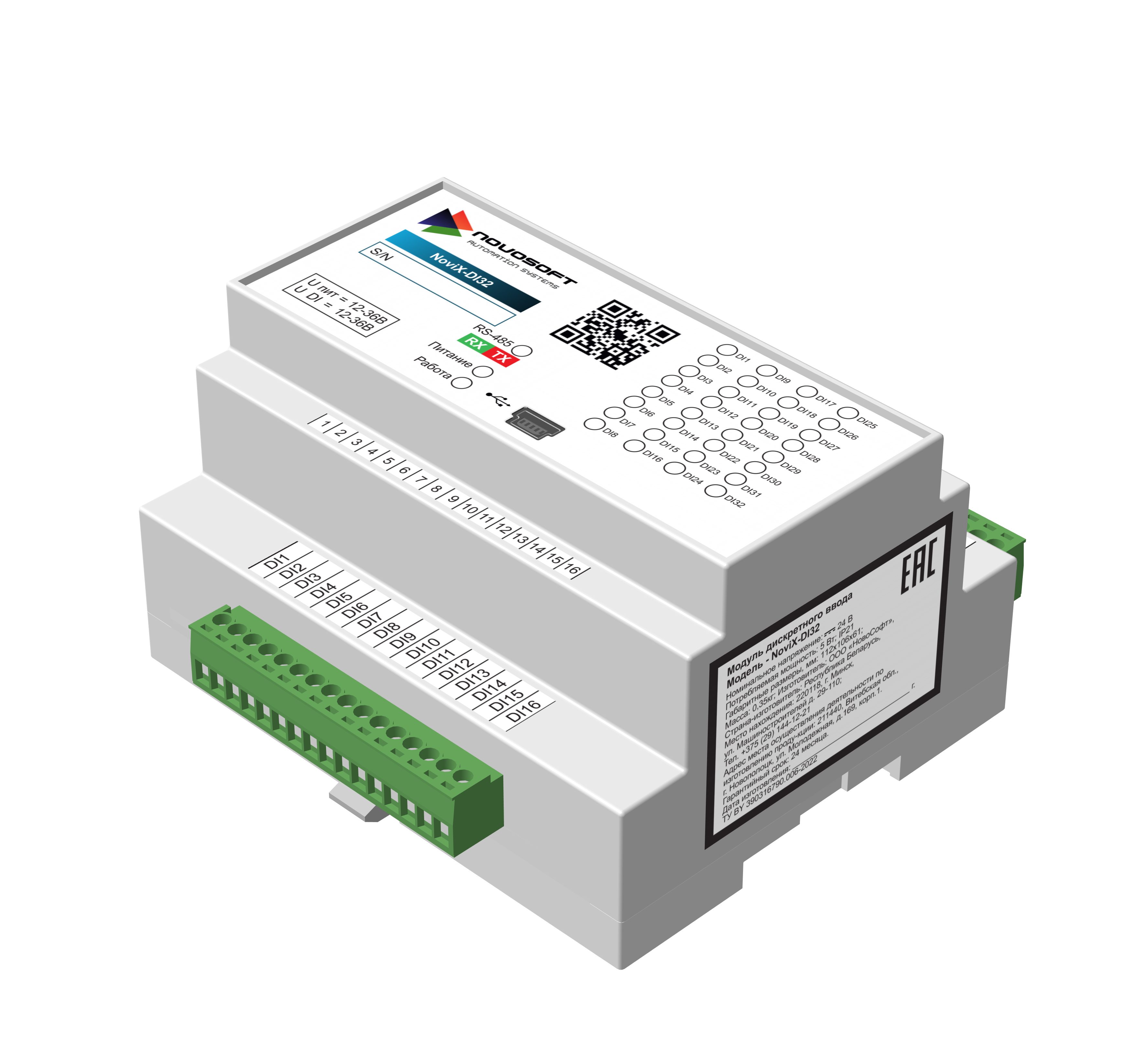

модуль дискретного ввода
Novix-DI32
- Модуль дискретного ввода NoviX-DI32 (далее - «модуль») предназначен для связи с объектами посредством дискретных электрических сигналов контроля путём приема управляющих сигналов от внешних источников. Модуль применяется для решения задач управления небольшими объектами в различных отраслях промышленности.
- Модуль поддерживает работу по протоколам МЭК 60870-101 и MODBUS RTU. Тип протокола и тип ответа определяется модулем автоматически и не требует настройки.
- Модуль имеет интерфейсы RS-485 и USB. Интерфейс RS-485 предназначен для непосредственного подключения модуля к системам телеавтоматики и промышленной автоматизации. Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
- Модуль имеет гальваническую развязку между источником питания, интерфейсом RS-485 и дискретными входами.
Схема подключения
Модуль дискретного вывода Novix-DO24
- Модуль дискретного вывода NoviX-DO24 (далее - «модуль») предназначен для связи с объектами посредством дискретных электрических сигналов управления и контроля путём выдачи управляющих сигналов на внешние исполнительные устройства. Модуль применяется для решения задач управления небольшими объектами в различных отраслях промышленности.
- Модуль поддерживает работу по протоколам МЭК 60870-101 и MODBUS RTU. Тип протокола и тип ответа определяется модулем автоматически и не требует настройки.
- Модуль имеет интерфейсы RS-485 и USB. Интерфейс RS-485 предназначен для непосредственного подключения модуля к системам телеавтоматики и промышленной автоматизации. Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
- Модуль имеет гальваническую развязку между источником питания, интерфейсом RS-485 и дискретными выходами.
Схема подключения

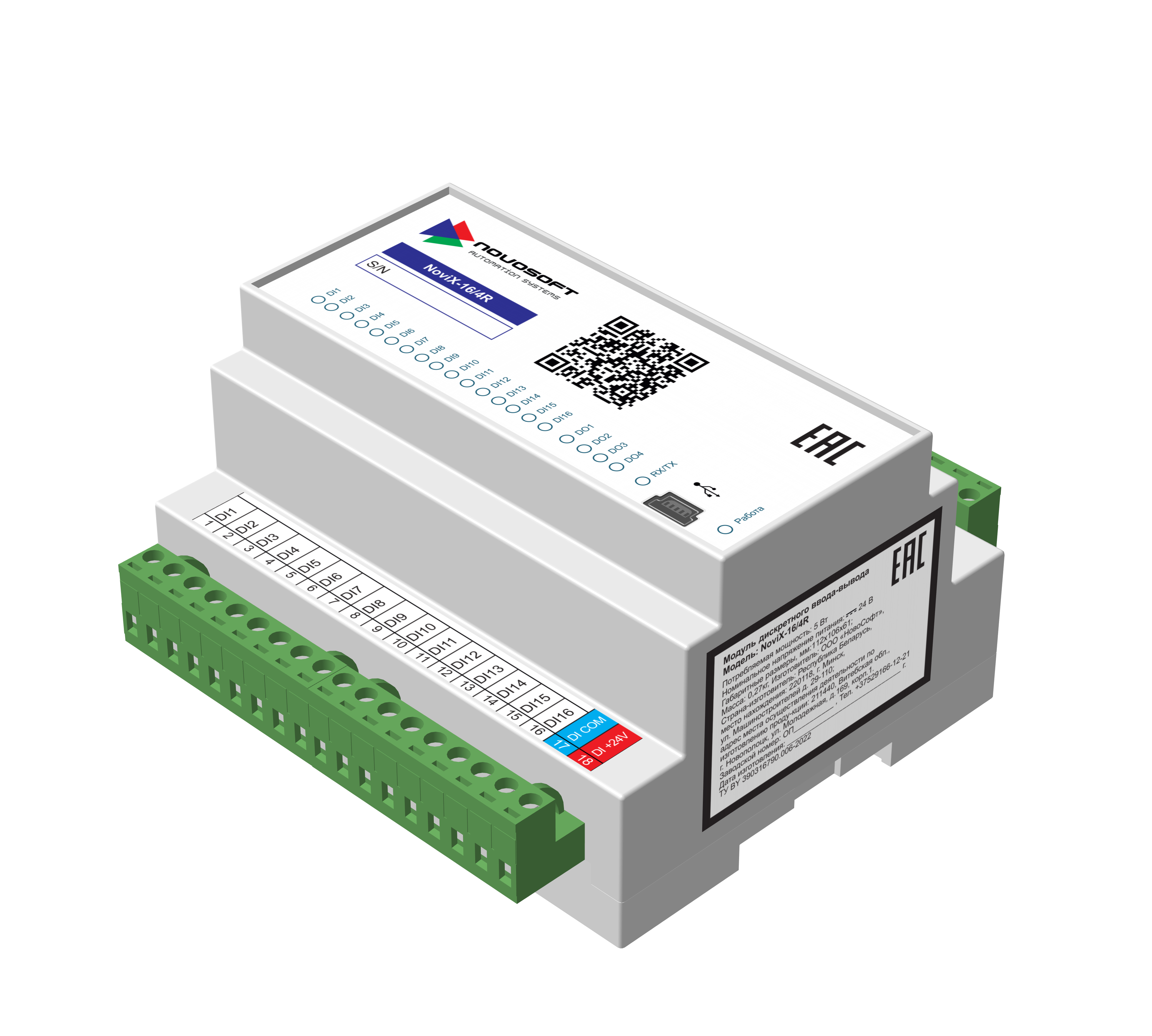

УНИВЕРСАЛЬНЫЙ МОДУЛЬ ВВОДА/ВЫВОДА NOVIX-16/4R
Модули дискретного ввода/вывода NoviX-16/4R (NoviX-16/4R-AC), далее - «модули» предназначены для связи с объектами посредством сбора и передачи дискретных сигналов, а также приема и выдачи дискретных сигналов управления. Модуль применяется для решения задач управления небольшими объектами в различных отраслях промышленности.
Модули поддерживают работу по протоколам МЭК 60870-5-101 и Modbus RTU. Протокол обмена определяется автоматически при опросе и не требует выбора пользователем.
Модули имеют интерфейсы RS-485 и USB. Интерфейс RS-485 предназначен для непосредственного подключения модулей к системам телемеханики и промышленной автоматизации, интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
Модули имеют гальванические развязки между источником питания, интерфейсом RS-485 и дискретными входами и выходами.
скачать техническое описание и руководство
Схема подключения
