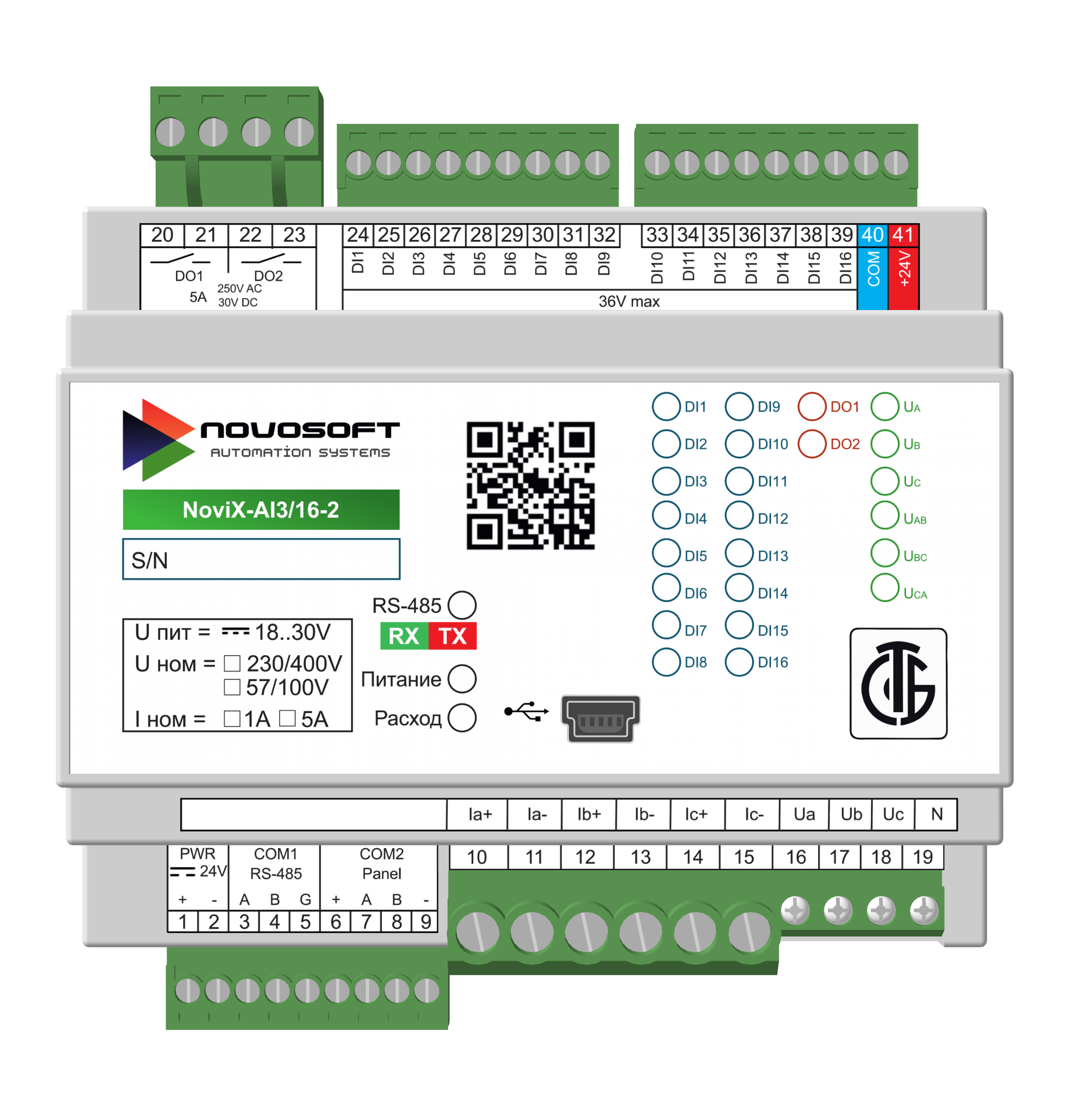

Цифровой преоброзователь novix AI3/16-2

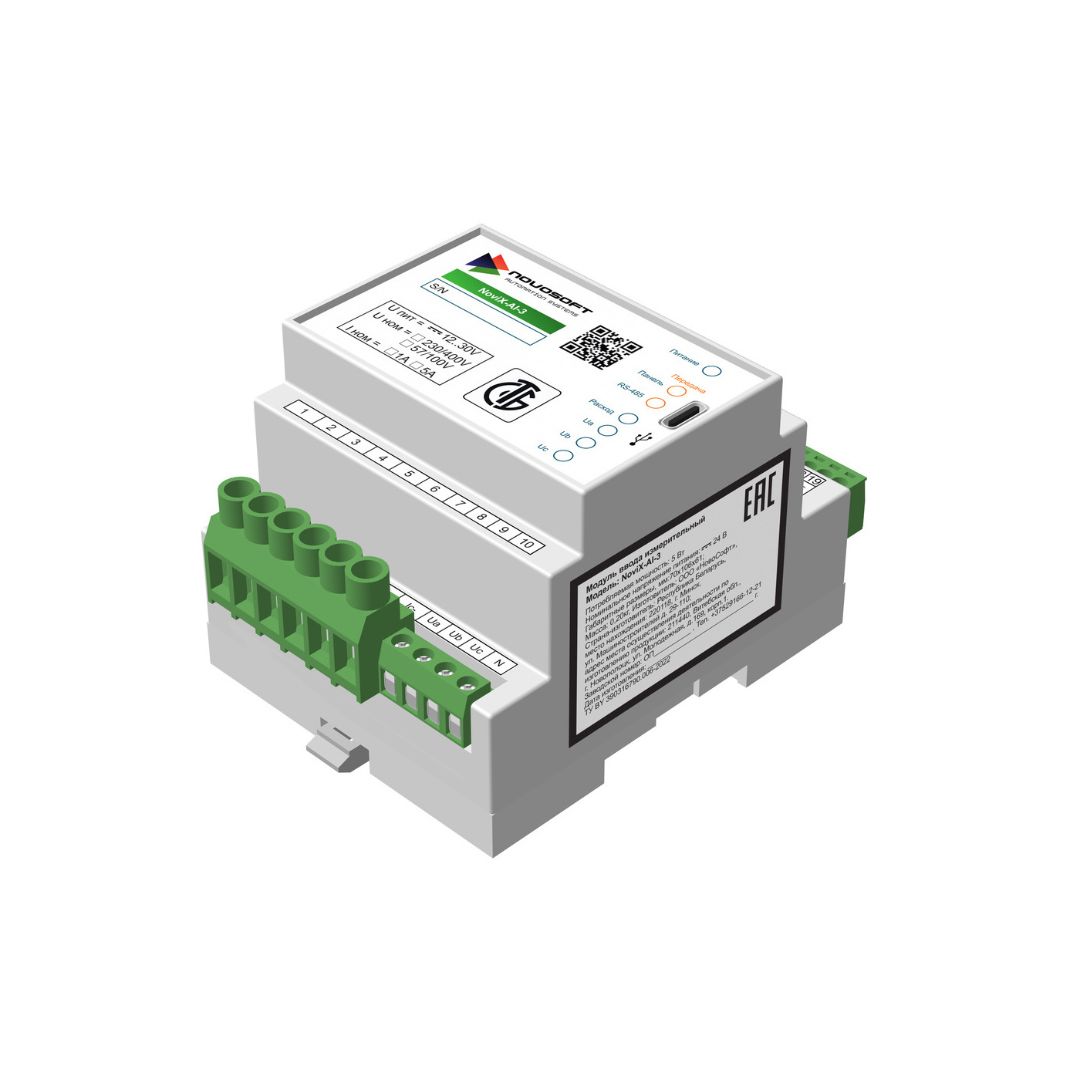

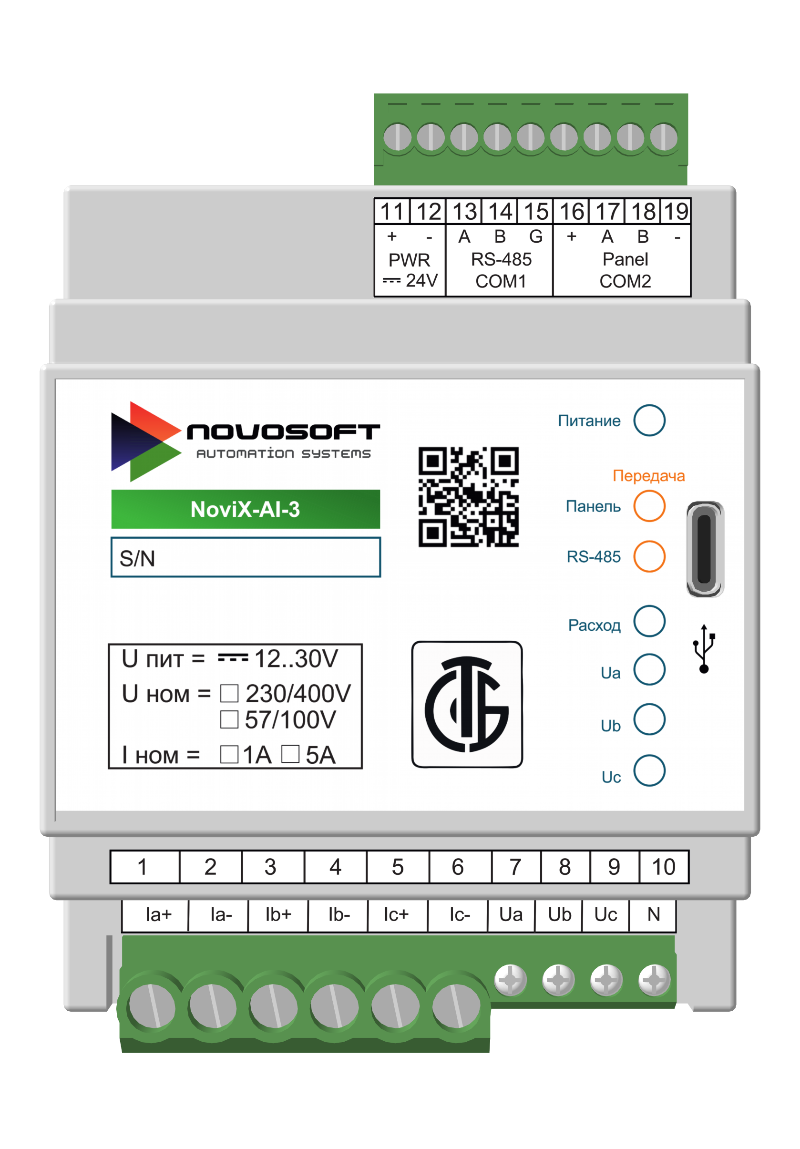

Модули NoviX-AI-3, далее - «модуль» предназначены для измерения параметров трехфазной сети 230/400В, а так же сети 57/100В.
Модули NoviX-AI-3/16-2, предназначены для измерения параметров
трехфазной сети 230/400В. Возможно использование модуля в сети 57/100В. а так же для связи с объектом посредством дискретных сигналов вывода и сигнализации.
Модуль применяется для решения задач управления небольшими объектами в различных отраслях промышленности.
Модуль поддерживает работу по протоколам МЭК 60870-101 и MODBUS RTU.
Тип протокола и тип ответа определяется модулем автоматически и не требует настройки.

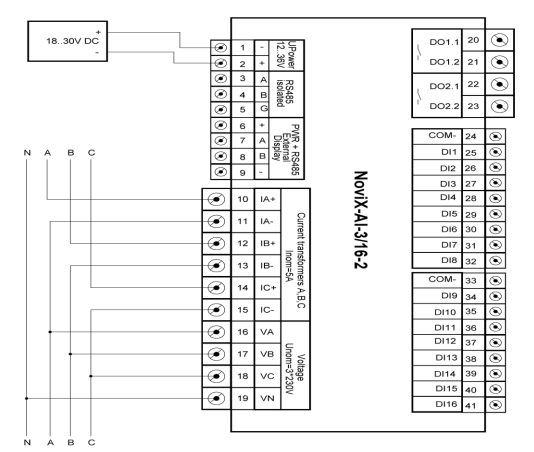

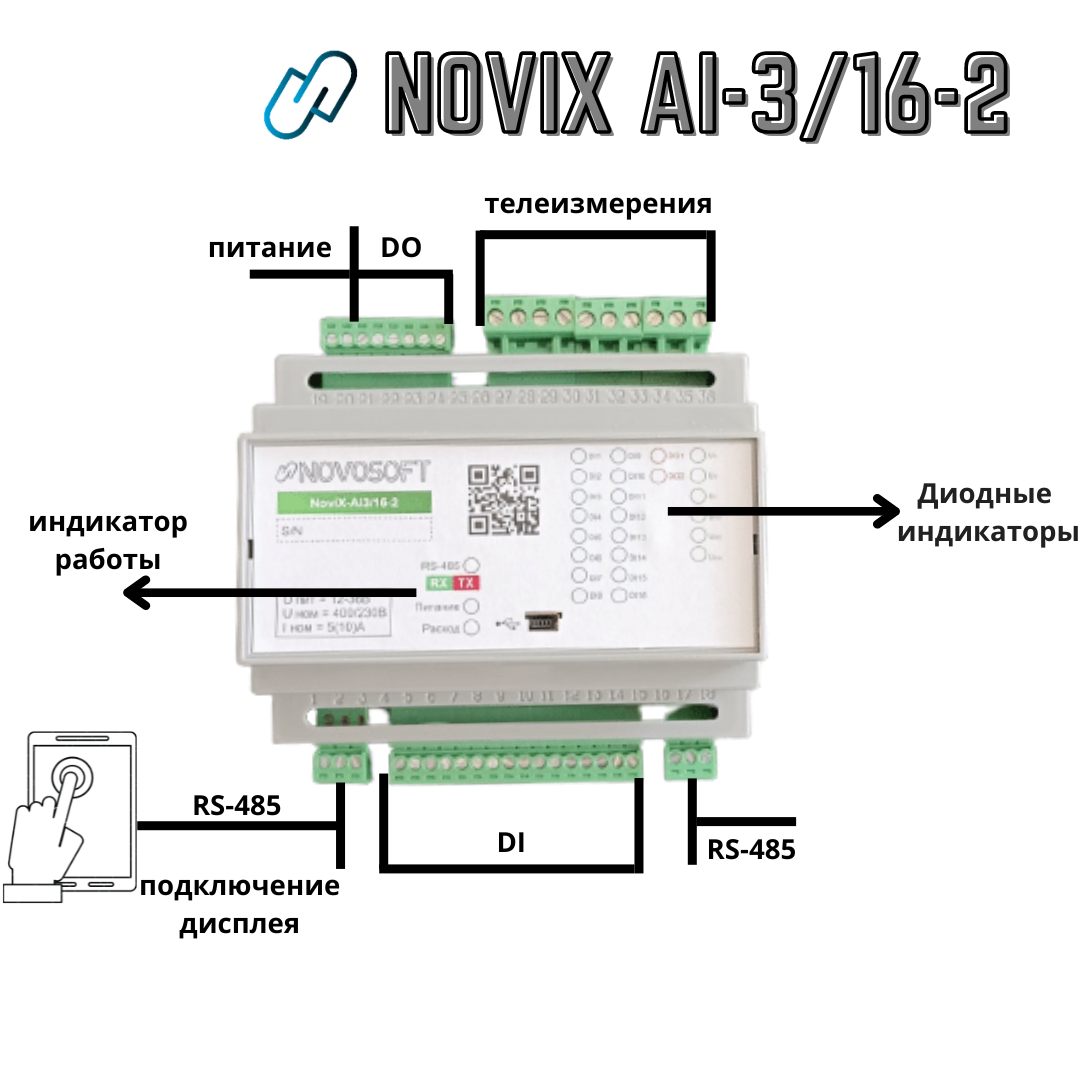

Модуль имеет интерфейсы RS485 и USB. Интерфейс RS485 предназначен для
непосредственного подключения модуля к системам телеавтоматики и
промышленной автоматизации, а так же к внешнему устройству отображения информации. Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
Модуль имеет гальваническую развязку между источником питания, основным интерфейсом RS485 и дискретными входами. Интерфейс RS485 предназначенный для подключения устройства отображения не имеет гальванической развязки.
скачать описание и техническое руководство.
Конфигуратор
Прошивальщик (консоль)
Прошивки
Драйвера
Техническая информация.
| Напряжение питания устройства | 18В DC … 30В DC | |
| Потребляемая мощность по питанию, неболее | 5 Вт | |
| Номинальное значение тока | 5 А | |
| Номинальное значение напряжения | 230/400 В (фазное/линейное) | |
| Максимально допустимое линейное
напряжение | 750 В | |
| Рассеиваемая мощность на измерительных
цепях напряжения, на одну фазу, при действующем значении линейного напряжения 250В, не более | 0,3 Вт | |
| Погрешность измерений тока | относительная:
±0.2 % (0.2 Uном≤U≤1.5 Uном), ±0.75 % (0.05 Uном≤U<0.2 Uном) | |
| Погрешность измерений напряжения | относительная:
±0.2 % (0.2 Iном≤I<2 Iном), ±0.75 % (0.05 Iном≤I<0.2 Iном), ±2.0 % (0.01 Iном≤I<0.05 Iном) | |
| Погрешность измерений активной,
реактивной, полной мощностей | Относительная:
±0.5 % (0.2 Iном≤I≤2 Iном,0.2Uном≤U≤1.5 Uном) | |
| Погрешность измерений частоты | Абсолютная: ±10мГц | |
| Время измерения/обновления параметров | 100 мс (скользящее среднее), 20 мс | |
| Дополнительные измеряемые и
вычисляемые параметры | Косинусы, Ua, Ub, Uc, Ia, Ib, Ic | |
| Дискретные входы | 16 дискретных входов:
(сухой контакт, фильтрация дребезга), Uном/макс:24/36 Род тока — постоянный или переменный. | |
| Дискретные выходы | 2 дискретных выхода Uмакс 24 В= /250В~, Iмакс 5А | |
| Интерфейсы и протоколы обмена | 2 x RS485 (600...115200 бит/ с):
MODBUS RTU, МЭК60870-5-101; USB | |
| Часы | Точность 5мс (без синхронизации —
уход не более 5 секунд в сутки), синхронизация согласно МЭК 60870-5-101 | |
| Рабочие условия эксплуатации | -55...+70OС, монтаж на 35мм DIN рельс | |
| Степень защиты, обеспечиваемая
оболочкой, по ГОСТ 14254 | IP20 |
